1、用途
　　立式磨機，主要用于石灰石、水泥生（熟）料、白云石、方解石、石英、玻璃、高嶺石、長石、螢石、硅灰石、重晶石、硅鐵、錳鐵、鋁釩石、磷礦石、鈣鎂磷肥、尿素、煤、煤矸石、爐渣等各種礦石，工業原材料，成品及廢渣的粉磨。
　　2、工作原理：
　　立式磨是根據料床粉磨原理來粉磨物料的機械，加壓機構提供粉磨壓力，同時也借助磨輥與磨盤運動速度差異產生的剪切研磨力來粉碎、研磨料床上的物料。
　　工作時，電動機通過減速機帶動磨盤轉動，物料均勻的經下料溜槽進入磨內堆積在磨盤中間，磨盤轉動產生的離心力使其移向磨盤的輥道內。磨輥在液壓系統和加壓機構的作用下，向輥道內的物料施加壓力。物料在輥道內碾壓后，向磨盤邊緣移動，直至從磨盤邊緣溢出。磨機在負壓下工作，來自風環由下而上的氣流將磨碎后物料經磨機上部的出口帶出。磨碎后物料經磨機上部分離器分選后, 粗粉重新返回磨盤與喂入的物料一起再粉磨，合格的成品隨氣流帶出機外被收集成為成品,不會重磨。個別難磨的料塊以及意外入磨的“三塊(木塊、石塊、鐵塊)”穿過風環沉落，并通過刮料板經排渣口排出磨外。
　　磨機進料裝置須均勻給料，以便在磨盤上形成適當厚度的料層，同時，磨機內物料輸送為負壓吸送方式，因此，磨機前面的進料裝置還需具備鎖風的功能。
　　磨內裝有分級機構進行分選，分級機構由變頻器實現無級調速，控制成品物料粒度。
　　對帶有烘干裝置的系統，由于風環處熱氣流速度很高，因此傳熱速率快，小顆粒瞬時得到干燥，大顆粒表面被烘干，在返回重新粉碎的過程中得到進一步干燥。
　　3、安裝與調試
　　3.1基礎
　　按設備制造方提供的基礎平面圖，結合生產平面確定磨機的X、Y軸線，基礎坑深度根據土地挖填方情況由土建工程師確定，原則上要求按設備所承受的負荷以及基礎應承受的彎矩確定，如需配筋，由土建設計師確定，油管，電纜管線原則上應走地溝槽，并加蓋溝槽板，溝槽形狀的尺寸和走向由工藝總工確定，并與基礎同時施工。
　　基礎砼強度等級不低于C25。表面1∶3水泥砂漿找平，不平度≤10mm，油缸基礎應與磨機基礎做成一個整體。對填方土質，需夯實,必要時需打樁，沉降穩定后方可施工。
　　3.2吊裝
　　主機在吊裝時，可利用機器上的起吊口起吊，并由專業吊車工操作。
　　在吊裝時，均應在鋼絲繩和機器之間墊上軟物，不要碰傷機器的薄弱部分，起吊過程中應隨時防止機器翻倒。
　　3.3安裝

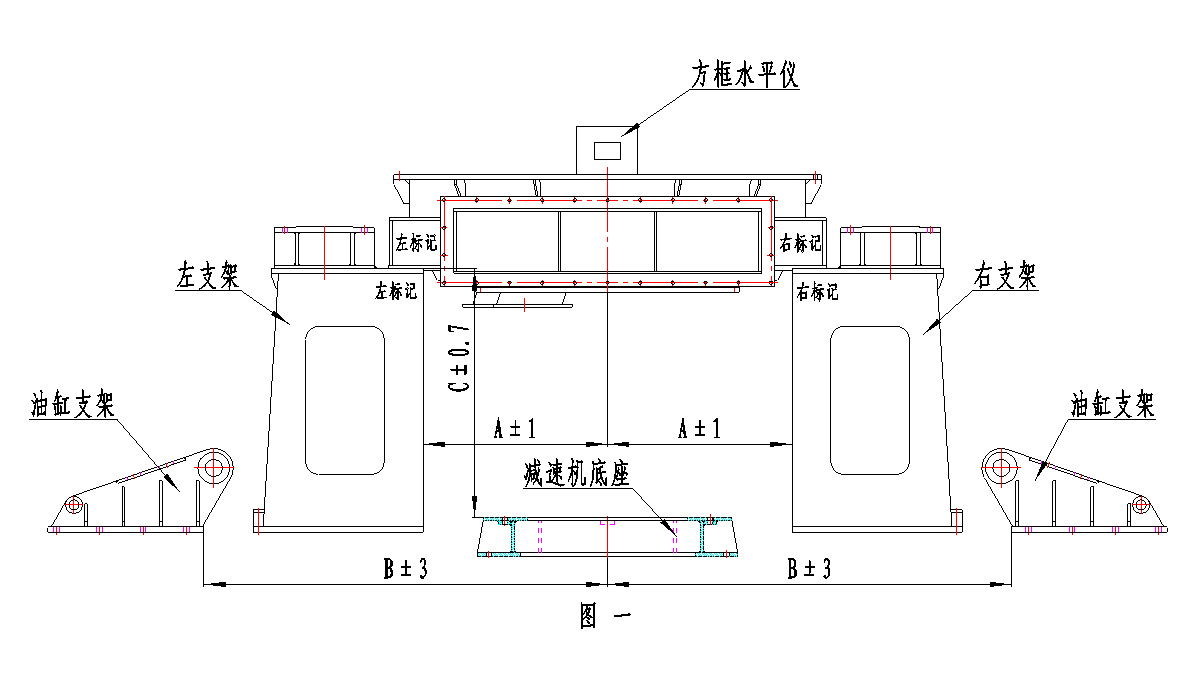

　　3.3.1首先按制造方提供的安裝定位圖吊裝如下機體（如圖一）；
　　下殼體上的標記應與支架上的標記相對應

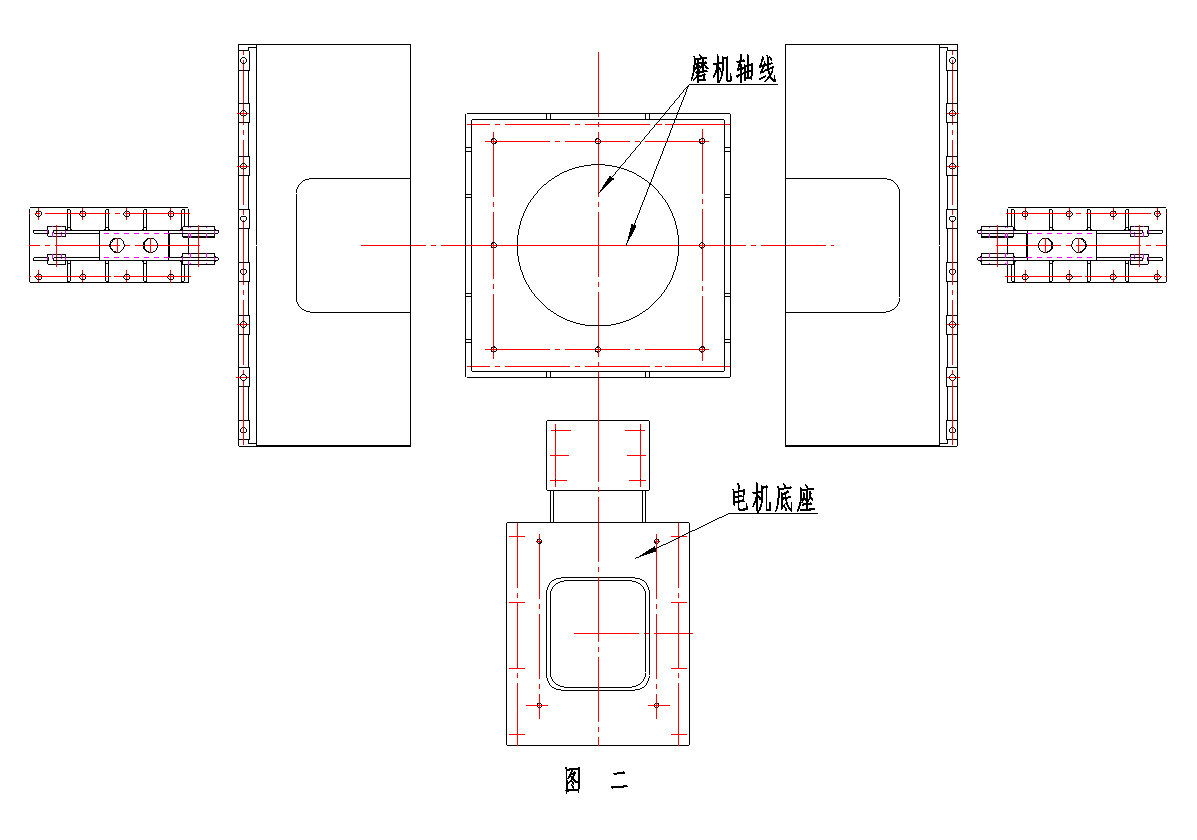

　　并按磨機X、Y軸線定位（如圖二）；

　　其各部位相互之間的誤差控制在標定范圍內，水平誤差≤2/1000mm，用斜墊鐵調整。注意：電機底座上平面與減數機底座上平面相距為E，誤差在正2mm范圍內水平誤差≤2/1000mm（如圖三）；

數 據 表

　　安裝基本就位后，在檢測兩支架相互之間的水平度，誤差小于2/1000mm，各機件與X、Y軸誤差≤2mm，調整完整后對地腳螺釘孔做二次灌砼，并搗實，地腳螺栓不得歪斜，待砼干固兩周后擰緊地腳螺栓，同時再次用方框水平儀，縱、橫向調整水平，并在各機件空隙處用水泥沙裝填充密實。
　　3.3.2總裝順序
　?。?）將下殼體與兩支架焊牢，注意定位刻線（該定位刻線是制造廠出廠總裝時提供的）；
　?。?）將減速機移入下殼體下面，并按定位位置擰緊螺栓；
　　（3）將磨盤及裝配到減速機上，并固定好襯板；
　?。?）磨輥總成按定位刻線吊裝，擰緊螺栓，打入定位銷，同時將加壓檢修油缸裝配在油缸座上；

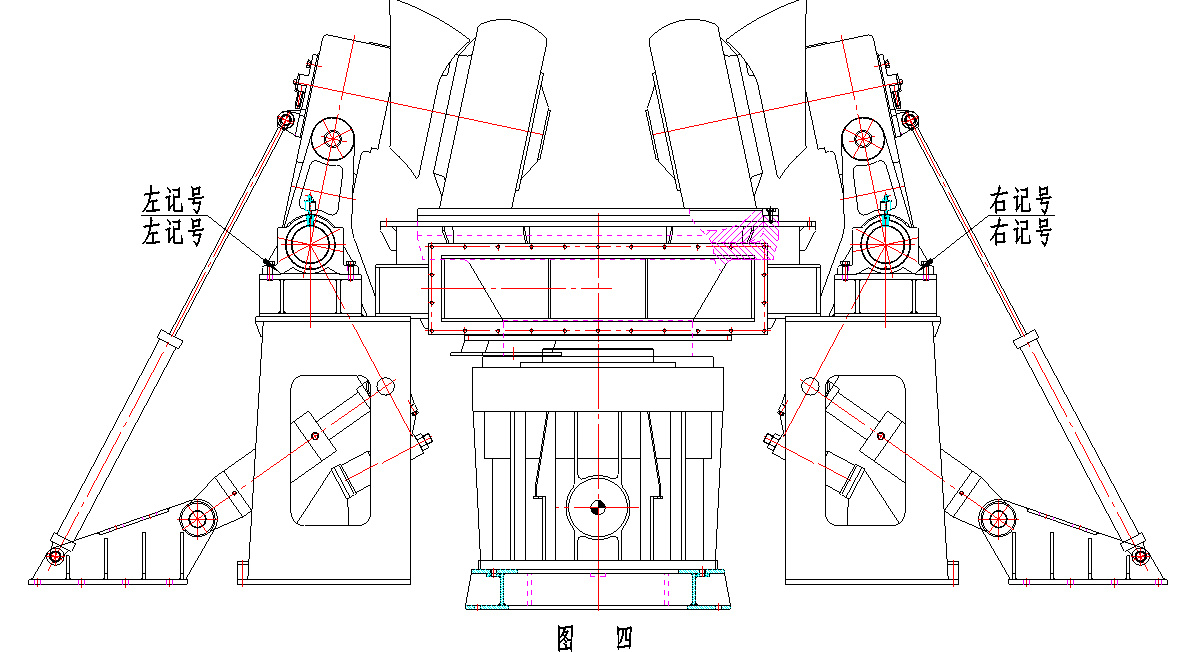

　?。?）將兩邊的磨輥搖臂總成分別按標記裝在兩支架上（如圖四）；

　　此時特別注意在磨盤上墊襯50mm厚木板，并輕放磨輥，避免相互撞擊，兩軸承座必須落入止口內，且軸承座與支架的記號和定位限位刻線吻合后，壓緊軸承座螺栓；
　?。?）調整磨輥限位螺釘直至抬輥高度距離磨盤襯板7-10mm；

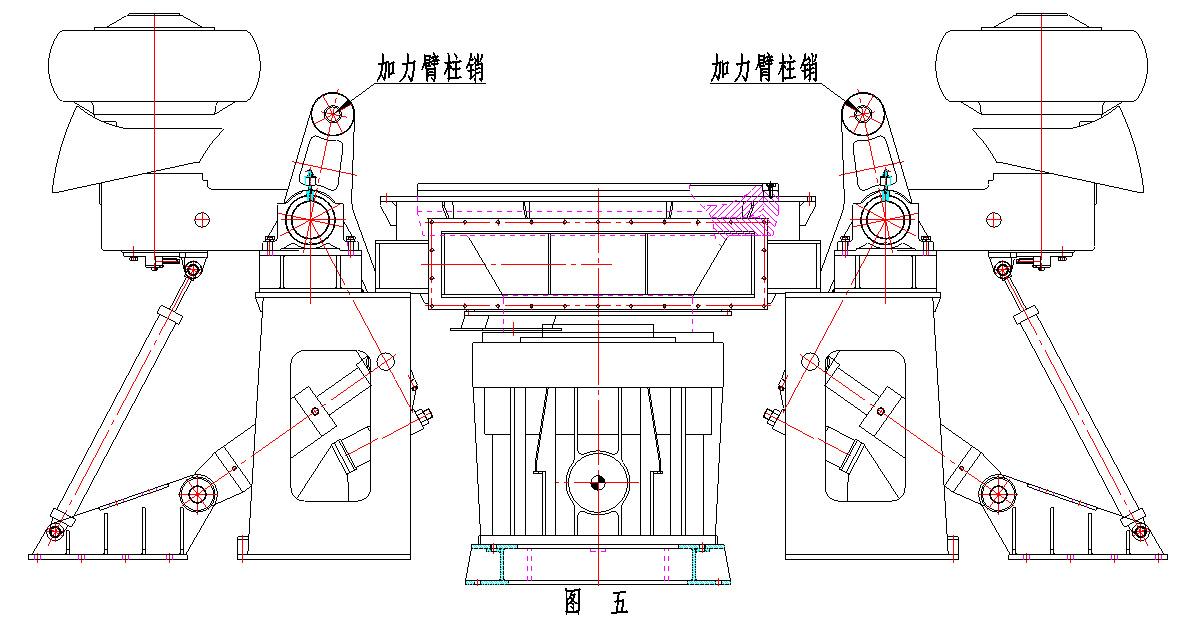

　　（7）拆出加力臂柱銷，用吊車將磨輥慢慢翻出，并用檢修油缸將其支撐穩（如圖五）；

　?。?）將上殼體總成分離機總成按定位刻線吊裝，上、下殼體之間和上殼體與分離機之間的連接法蘭間墊1mm厚石棉紅紙板，最后將螺栓分別均勻緊固；
　　（9）連接加壓油缸和檢修油缸，并將其油管接通；
　　（10）最后吊裝電動機，注意調校電動機的輸出軸與減速機輸入軸同心度誤差0.08mm，用百分表進行校正。

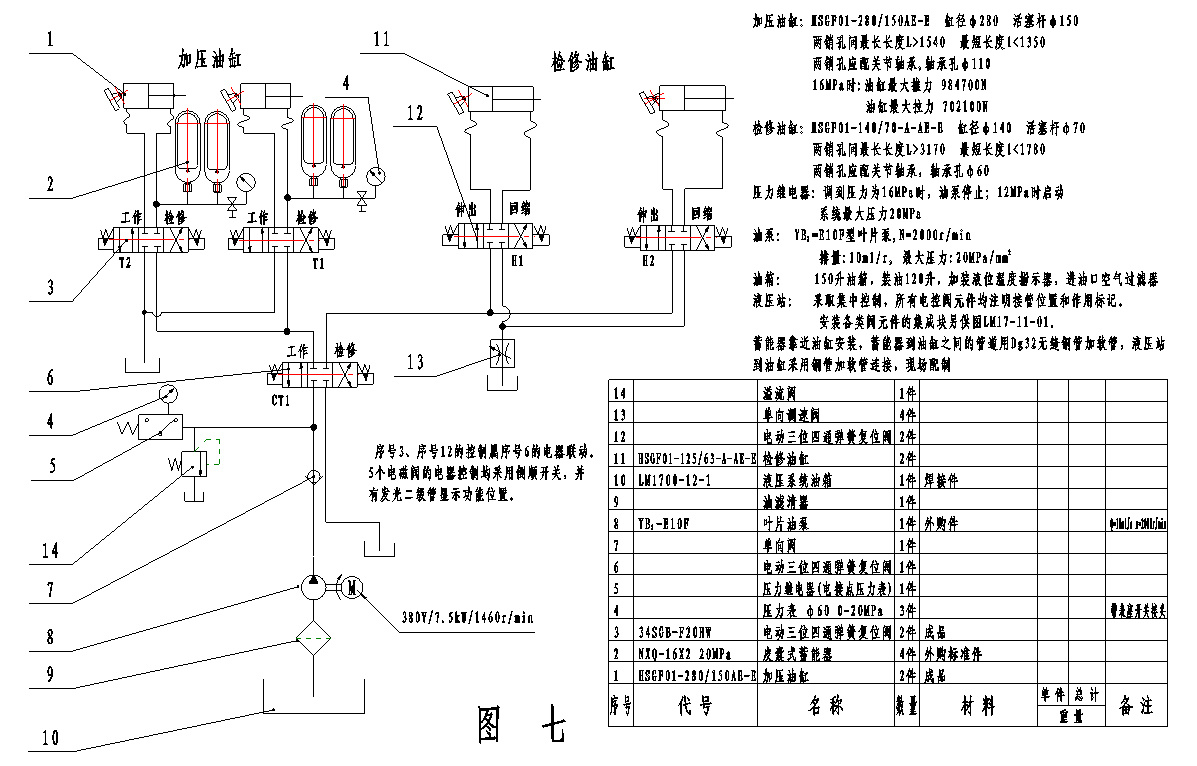

　　3.3.3按本說明書提供的潤滑，液壓系統圖連接管路（圖六，圖七）

　　速機的潤管路及潤滑站的管路連接以生產廠提供的說明書為準（附件一、附件二）磨輥潤滑系統由本公司提供；連接磨輥潤滑站的油管用無縫鋼管加軟管連接，連接液壓站與檢修油缸的油管用無縫鋼管加軟管連接，連接 液壓站與加壓油缸的聯結點的油管用無縫鋼管連接，連接稀油潤滑站與減速機的油管用無縫鋼管連接，鋼管要求做酸洗除銹鍍鋅，焊接牢固可靠，耐壓不得滲漏，管路布置整齊合理，在管道拐彎處用彎管機彎管，并用壓縮空氣吹凈管內雜物，注意減速機的回油管應放坡度30/1000回油箱。
　　3.3.4液壓系統：液壓油箱內按要求加油至油標高度的80%，檢查并保證電機運轉方向是否正確。液壓油牌號:N46#液壓油。溢流閥調定初始工作壓力為8MPa、電接點壓力表調定壓力為:上限14MPa,下限8MPa。今后在實際生產中,可根據物料情況及系統保壓時間,可對上述調定壓力范圍適當調整,但最高壓力不得超過16MPa，使用檢修油缸翻轉磨輥時，可再適當調整油壓壓力，同時調整油缸背壓（調速閥）讓磨輥慢慢翻出。
　　3.3.5通過充氮工具,將蓄能器充入低壓干燥氮?dú)?充氣壓力一般為液壓系統工作壓力的90%至最高系統壓力的25%之間。充入的氮?dú)獠坏糜闷渌麣怏w替代。設備出廠時應充好氮?dú)?，但設備閑置半年以上或一年以上應檢查補充氮?dú)狻?br /> 　　3.3.6潤滑油系統:磨輥潤滑油箱內按要求加油至油標高度的80%，潤滑油牌號:N46#潤滑油。啟動潤滑油泵，保證電機運轉方向正確，檢查各潤滑點給油達到正常?；赜鸵暣坝糜谟^察磨輥內軸承潤滑油回油情況, 視窗面須保持清潔,已便觀察回油情況。減速機的潤滑要求參照減速機潤滑使用說明書。
　　3.3.7設備工作狀態,（工作時，須拆下檢修油缸活塞桿與搖臂的連接銷），此時, 啟動液壓油泵,將前置換向閥打到工作擋位,操作工作換向閥，檢查搖臂工作油缸動作是否符合要求。前置換向閥，工作換向閥均為三位四通換向閥，停機狀態時，手柄均須置于中間位置。以免下次開機出現誤動作損壞設備。
　　3.3.8設備檢修狀態,（檢查時，須拆下加力臂兩端的柱銷連接檢修油缸與搖臂的連接銷），此時, 啟動液壓油泵,前置換向閥打到檢修擋位,操作檢修換向閥，檢查檢修油缸動作是否符合要求。
　　3.3.9液壓系統使用與調整詳見液壓系統使用說明書。（附件四）
　　安裝調試運行中的其他要求，參見5.1：開機前的準備工作。
　　3.3.10拆卸上殼體密封門，啟動液壓系統，利用檢修油缸將磨輥復位并裝好加力臂柱銷，蓋上密封門，檢查各縫隙是否均勻，密封是否已密封好后即可進入試運行狀態。
　　4、單機試運行與系統帶料運行
　　本機的試運行，主要是對減速機，電控系統以及潤滑系統液壓系統進行預運行，預（試）運行時間，請嚴格按照減速機使用說明書執行。
　　本機帶負荷（物料）須在系統中運行，因此，粉磨物料前需連接并開啟作業系統相關設備，下面僅重點介紹單機運行要求。
　　4.1  開機前的調試及準備工作
　　4.1.1 檢查電流電壓是否與要求相符，檢查電氣線路是否符合圖紙要求。
　　4.1.2 嚴禁在機器上堆放雜物，并清除周圍其他無關物件。
　　4.1.3 檢查各聯接螺栓，緊固螺栓是否擰緊。
　　4.1.4 清除主機內雜物。
　　4.1.5潤滑：除下面（詳見5.1.6）潤滑油泵供油潤滑外，還需按規定對各潤滑脂加油點加油進行潤滑，潤滑脂應清潔干凈。
　　4.1.6 打開潤滑油泵，對各潤滑點供油，達到各部位油標高度。檢查回油視窗, 磨輥內軸承潤滑油回油須暢通.檢查各處有無漏油現象, 潤滑油使用前應過濾。
　　4.1.7打開液壓油泵，工作油壓控制在8MPa內,操縱手動（電動）換向閥，使加壓油缸處于加壓工作位置；此時液壓系統應無泄漏。
　　4.1.8 操縱手動換向閥,反復多次壓下磨輥,調整好限位螺栓，使磨輥與磨盤之間保持7-10mm間隙,以使主機電機啟動時處于空載狀態。
　　4.1.9啟動減速機稀油潤滑站，待各部位自動控制點達到減速機電動機啟動條件時（稀油站油壓力與主電機之間聯動互鎖）主電機方能起動，待主電機進入正常工作狀態后，空車運行30分鐘無異常情況，停機檢查各聯結螺栓不得有松動，磨輥與磨盤之間間隙不得有變化，再空車運行12小時，檢查油壓、油溫、電壓、電流等各控制點，正常情況下，減速機油泵均不得有雜音，高溫現象。
　　4.2帶料運行
　　4.2.1以上各項調試工作達到要求后可進行帶料運行。磨機的進料斗前的輸送設備必須裝有除鐵裝置有效的去除物料中的鐵件。磨機帶料運行時，物料輸送為負壓吸送方式，因此，磨機的進料口前須安裝有下料鎖風裝置, 使磨機的進料口與大氣隔離,以保證磨機帶料運行時, 進料口處于鎖風狀態。
　　4.2.2打開通風系統，使風量風壓達到正常工作狀態。
　　4.2.3調整給料裝置，少量均勻加入物料，物料粒度須≤35mm.然后根據物料細度檢測情況，適度調整分離器轉速達到成品料細度合適為止。根據排渣口出料情況,逐步加大進料量,如排渣口出料過多,需減少物料進料量。系統風量風壓達不到要求, 也會造成排渣口出料過多。
　　4.2.4運行中, 經常觀察限位裝置的位置是否恰當，電壓,電流表,液壓油壓力表是否正常。經常了解入磨物料的粒度、成分，和綜合水分等參數，適時調整油缸工作壓力和入磨風量及風溫。發現不正常情況，及時處理。
　　4.3停機
　　4.3.1立磨停機前,必須先停止給料,將磨盤內的物料磨細輸送完后,再停磨機主電機、分級機電機,最后停除塵系統。
　　4.3.2停止液壓泵、潤滑泵電機。將前置換向閥，工作換向閥手柄置于中間位置以備下次啟動。
　　5、停機順序
　　5.1停給料裝置。
　　5.2停主機電機（觀察主機電機電流，當接近空載電流時才停主電機）。
　　5.3停粉磨系統（除塵器、主風機等）。
　　5.4停分離機。
　　5.5停液壓油泵（停泵后將換向閥打到中間位置）。
　　5.6停潤滑油泵。
　　6、維護檢修
　　6.1 利用停機時間檢查磨損件的磨損狀況，以便確定更換時間，保證設備正常運轉。檢查各螺帽、螺栓是否有松動現象，并及時擰緊。
　　6.2 盡量保證輔機安全運轉，以減少磨機和排風機的頻繁開停和空轉。
　　6.3 油管出現滲漏,需及時進行修補, 油管修補必須用電焊焊接, 并用壓縮空氣吹凈管內雜物方可進行安裝。

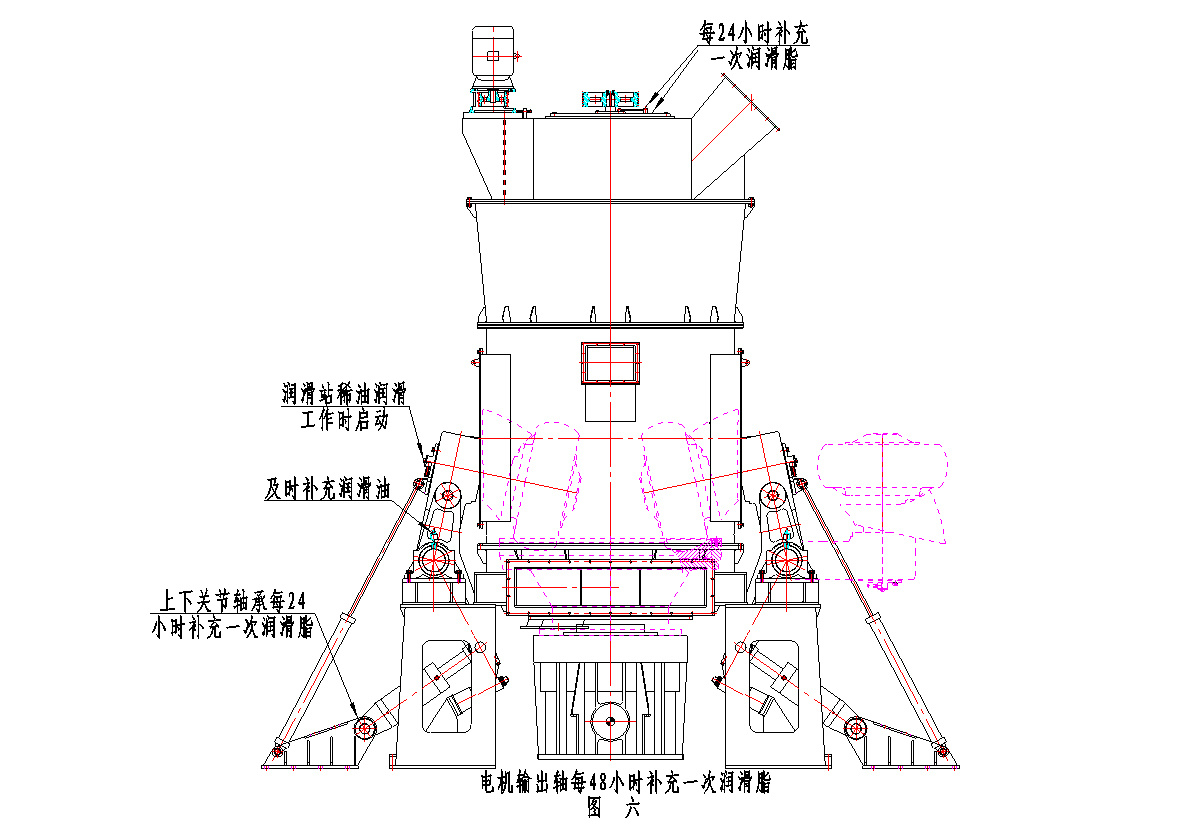

　　6.4按圖6所示部位進行潤滑油的定期補充。
　　7、生產中可能出現的故障及處理辦法
　　在生產過程中，主機可能出現下述故障，請用戶按表中處理辦法自行處理并做好詳細記錄。若出現用戶解決不了的故障，請及時通知本公司售后服務部派員處理。
　　故障及對策表：

　　8、電氣控制
　　電氣控制與參數調整詳見電控柜使用說明書。
　　9、安全操作規程
　　1、操作人員應詳細了解使用說明書內容和熟悉機器性能。
　　2、要求有嚴格的交接班制度，班內應設有記錄本，詳細記錄機器的運行情況，包括機械運行、潤滑、溫升、密封等情況及班產量、質量、電壓、電流以及發生的故障等。
　　3、開機和停機必須嚴格按第四、五節規定進行。
　　4、工作地點應保證清潔，禁止在機房?jī)?nèi)堆放他物，每班下班時應停機將機器外表擦拭干凈。
　　5、禁止在機器運轉時修理、注油和擦拭。
　　6、嚴禁機器帶病工作，一旦發現故障，應立即停機檢修，修理好后才允許繼續開機。
　　7、確保給料的連續性及均勻性。
　　8、禁止雜鐵等進入機內。
　　10、其它事項說明
　　1、磨機因結構變化引起易損件及標準件等變化，恕不另提供說明書。
　　2、根據用戶系統設計和基礎施工的需要，公司將提供詳細的基礎圖。
